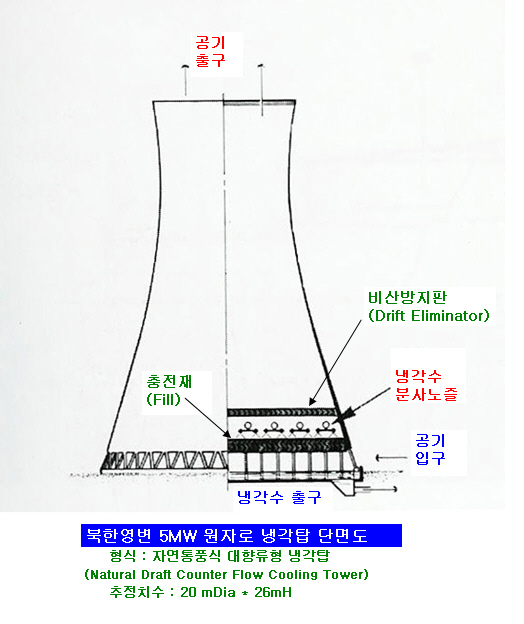

북한영변 5MW원자로 냉각탑의 단면도

사용자 삽입 이미지

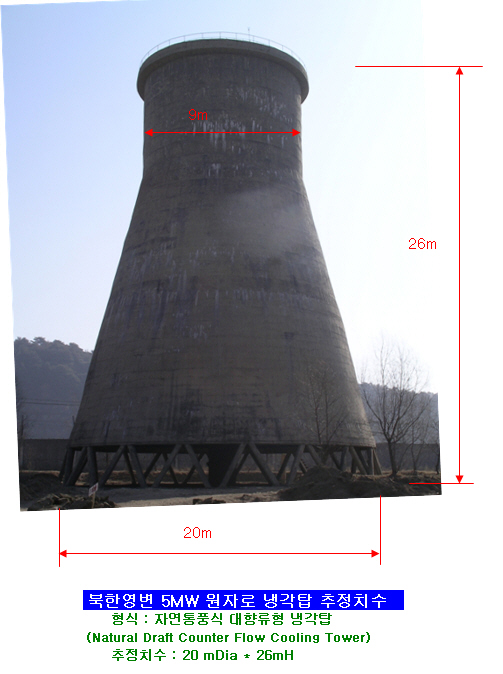

북한영변 5MW원자로 냉각탑의 추정치수

사용자 삽입 이미지



북한영변 5MW원자로 냉각탑관련 형식분류와 특징비교표

사용자 삽입 이미지

 냉각탑의 분류와 비교

  구분방법에 따라 다음과 같이 분류할 수 있으며 하나의 냉각탑에 적용되는 여러 종류명을 합하여 호칭할 수 있다.

구분방법

냉각탑 종류

비고

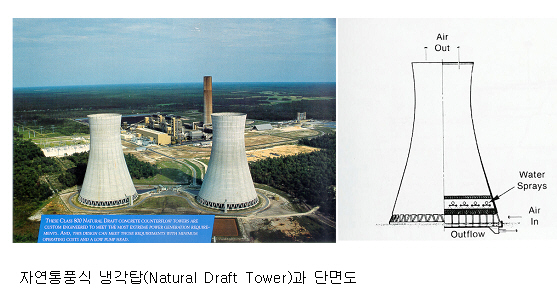

통풍방법

대기압식, 자연통풍식, 강제통풍식(기계식), 팬보조자연통풍식


송풍방식

흡입식, 압송식


공기흐름

대향류형, 직교류형, 조합형


설치방법

공장조립형(팩케이지형), 현장설치형, 모듈라(Modular)


모양.형상

사각형, 원형, 연결형


열전달방법

습식(개방형), 건식(공냉식), 습건식(백연방지형), 밀폐형


충진재형태

필름형, 비말형, 무필[無Fill]형(Spray Filled)*

*속칭

소음구분

일반형(표준형), 저소음형, 초저소음형

규격제정

재료별

철재, 목재, 복합재료(FRP), 콘크리이트

주자재.골조

용도별

공조용, 산업용, 폐수용,지하설치형, 백연방지형(습건식),

통상호칭용


냉각탑의 상세한 분류방법과 특징은 별첨 파일을 참조바람.

치수수정 : 2008. 6. 26 12:18



   북한영변 5MW 원자로 냉각탑 성능검토

설계기준
1. 냉각탑 치수 : 20 mDia * 26mH
2. 열부하(Heat Load) : 5,676,000 kcal/h
3. 순환수량(Cooling Water Flow) : 567.6 m3/h
4. 입구수온(HWT) : 44 ℃
5. 출구수온(CWT) : 34 ℃
6. 습구온도(WBT) : 26.5 ℃  (68% RH)
7. 충전재(Fill) : P25mm Film Fill, 1.8mH
냉각탑기준
Fill diameter.....................................   m          18.2
Inside diameter at DE level.......................   m          16.6
Inside diameter at throat level...................   m             9
Inside diameter at exit level.....................   m             9
Tower total height................................   m            26
Air inlet height..................................   m           2.2
Splashplate or nozzle discharge level.............   m             9
Percentage fill obstructions......................   %             1
Number legs supporting the tower..................                18
Eliminators: 2.5. Press. drop K...................   VP          2.5
Louvers: none. Press. drop K......................   VP           .5
Fill volume...............................................   m3   464
성능계산결과
Liquid/Gas mass ratio L/G.................................   na   1.658
Gas/Liquid G/L............................................   na   .603
Airflow mass.........................................   kgda/h   342257
KaV/L distribution (average)..............................   na   .066
KaV/L fill upper section (average)........................   na   1.087
KaV/L fill+distribution (average).........................   na   1.153
Water loading fill (average).............................   m/h   2.201
Evaporation................................................   %   1.54
출구수온 : 33.84 ℃
참조계산표
      -------------------------------------------------------------
      Location             Airflow     Area Velocity  Density  Sp. vol. P.Drop
                             m3/hr       m2      m/s    kg/m3  m3/kgda   mm WG
      -------------------------------------------------------------
      Louvers               305040      138     0.61    1.144    0.891    0.01
      Tower legs            305040      126     0.67    1.144    0.891    0.01
      Inlet                 305040      126     0.67    1.144    0.891    0.03
      Droplet in rain zone ............................................   0.19
      Fill (average)        314540      258     0.34    1.123    0.919    0.02
      Eliminators (avrg)    324652      208     0.43    1.102    0.949    0.03
      Water dist. (avrg)    324652      258     0.35    1.102    0.949    0.04
      Exit                  324652       64     1.42    1.102    0.949    0.11
      Subtotal  .......................................................   0.44
      Total, including wind effect correction  ........................   1.07
      Thermal draft ...................................................   1.00
      Wind induced draft   ............................................   0.07
      Total ...........................................................   1.07
            P R E S S U R E   D R O P S.   Details for each sector.
      --------------------------------------------------------------
          R     Wl Vfill    PD    PD    PD    PD    PD    PD    PD    PD    PD
                          louv  diag  turn  rain  fil1  fil2  fil3  dist drift
          m    m/h   m/s  mmWG  mmWG  mmWG  mmWG  mmWG  mmWG  mmWG  mmWG  mmWG
      ---------------------------------------------------------------
       0.00   2.20  0.21  0.01  0.01  0.01  0.29  0.00  0.00  0.00  0.02  0.01
       2.28   2.20  0.18  0.01  0.01  0.01  0.30  0.00  0.00  0.00  0.02  0.01
       3.22   2.20  0.14  0.01  0.01  0.02  0.31  0.00  0.00  0.00  0.02  0.00
       3.94   2.20  0.16  0.01  0.01  0.02  0.30  0.00  0.00  0.00  0.02  0.01
       4.55   2.20  0.19  0.01  0.01  0.02  0.29  0.00  0.00  0.00  0.02  0.01
       5.09   2.20  0.23  0.01  0.01  0.02  0.27  0.00  0.00  0.00  0.03  0.01
       5.57   2.20  0.26  0.01  0.01  0.02  0.26  0.00  0.00  0.00  0.03  0.02
       6.02   2.20  0.31  0.01  0.01  0.02  0.24  0.00  0.00  0.00  0.03  0.02
       6.43   2.20  0.34  0.01  0.01  0.03  0.22  0.00  0.00  0.00  0.04  0.03
       6.83   2.20  0.36  0.01  0.01  0.03  0.19  0.00  0.00  0.00  0.04  0.03
       7.19   2.20  0.38  0.01  0.02  0.03  0.17  0.01  0.00  0.00  0.04  0.03
       7.55   2.20  0.42  0.01  0.02  0.03  0.14  0.02  0.00  0.00  0.05  0.04
       7.88   2.20  0.46  0.01  0.02  0.03  0.11  0.03  0.00  0.00  0.05  0.05
       8.20   2.20  0.50  0.02  0.02  0.04  0.08  0.04  0.00  0.00  0.06  0.06
       8.51   2.20  0.53  0.02  0.02  0.04  0.05  0.06  0.00  0.00  0.06  0.07
       8.81   2.20  0.56  0.02  0.02  0.04  0.02  0.07  0.00  0.00  0.07  0.07
       9.10   2.20  0.58  0.02  0.02  0.04  0.00  0.08  0.00  0.00  0.07  0.08
      ------------------------------------------------------------------
       0.00   2.20  0.34  0.01  0.01  0.03  0.19  0.02  0.00  0.00  0.04  0.03
              T E M P E R A T U R E S.   Details for each sector.
       ------------------------------------------------------------------
       Radius   G/L  KaV/L  KaV/L  KaV/L  KaV/L      TW      TW     TWB     TWB
                      fil1   fil2   fil3   dist     bf*   basin     bf*    exit
            m     -      -       -     -      -       C       C       C       C
       ------------------------------------------------------------------
         0.00 0.374  0.795  0.000  0.000  0.056   41.99   41.99   40.71   43.11
         2.28 0.320  0.714  0.000  0.000  0.053   41.32   39.83   38.92   42.91
         3.22 0.249  0.599  0.000  0.000  0.050   41.22   39.03   37.45   42.98
         3.94 0.286  0.659  0.000  0.000  0.052   40.23   37.80   35.60   42.58
         4.55 0.340  0.744  0.000  0.000  0.054   39.04   36.58   33.82   42.02
         5.09 0.406  0.842  0.000  0.000  0.057   37.84   35.44   32.42   41.39
         5.57 0.468  0.929  0.000  0.000  0.060   36.78   34.49   31.27   40.79
         6.02 0.544  1.032  0.000  0.000  0.063   35.71   33.58   30.36   40.12
         6.43 0.611  1.117  0.000  0.000  0.066   34.86   32.85   29.67   39.56
         6.83 0.646  1.162  0.000  0.000  0.068   34.32   32.36   29.11   39.21
         7.19 0.680  1.204  0.000  0.000  0.069   33.82   31.92   28.59   38.88
         7.55 0.745  1.284  0.000  0.000  0.072   33.13   31.36   28.14   38.38
         7.88 0.820  1.372  0.000  0.000  0.076   32.45   30.83   27.75   37.85
         8.20 0.890  1.452  0.000  0.000  0.079   31.87   30.37   27.42   37.38
         8.51 0.948  1.517  0.000  0.000  0.082   31.40   29.99   27.13   36.99
         8.81 0.990  1.563  0.000  0.000  0.084   31.02   29.69   26.85   36.70
         9.10 1.034  1.612  0.000  0.000  0.087   30.60   29.35   26.50   36.38
      --------------------------------------------------------------------
