사용자 삽입 이미지1/437sec | F/6.0 | 0.00 EV | 9.3mm
북한 영변 5MW원자로 냉각탑  (사진을  더블클릭하시면 더크게 확대됩니다) 인공위성 사진으로만 보다가 이렇게 가깝게 보게 될줄이야~ 국내에는 이렇게 작은 자연식 냉각탑도 없습니다. Hyperbolic 이라고도 불리는 Natural Draft 형식은 일반적인 강제통풍식의 냉각탑에 설치되는 송풍기(Fan)없습니다.  탑의 하부와 상부의 공기비중 차이에 의하여 공기를 하부에서 흡입하여 상부로 배출시키는 송풍력을 갖게 됩니다. 따라서 송풍동력없이 원자로에 필요한 냉각수를 계속 순환시켜 온도를 안정적으로 낮추는 역할을 합니다.


사용자 삽입 이미지

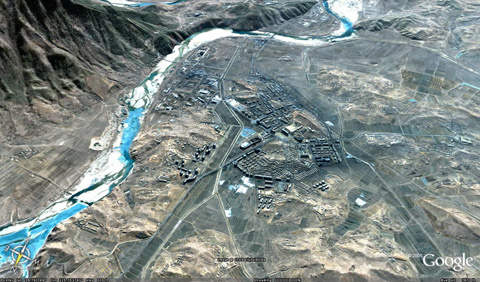

북한 핵시설이 있는 영변의 위치
사용자 삽입 이미지

사용자 삽입 이미지

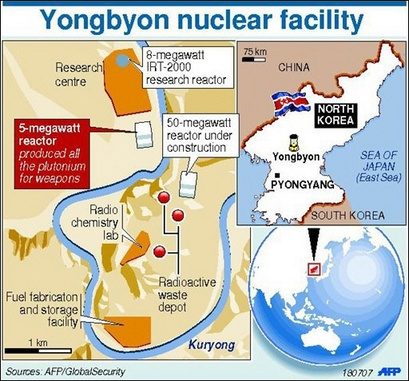

                  핵시설 내용
사용자 삽입 이미지

사용자 삽입 이미지

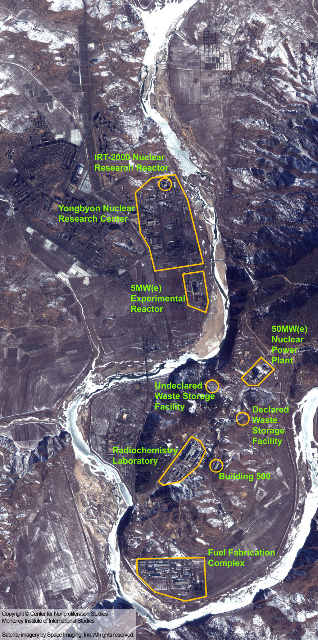

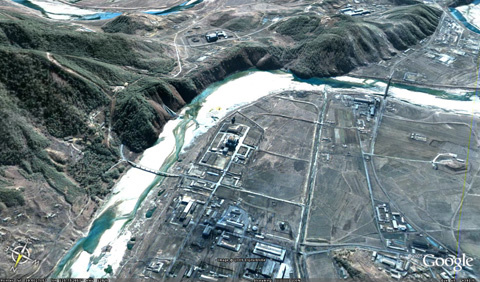

          입체적으로 보면..
사용자 삽입 이미지

사용자 삽입 이미지
2002년 3월과 2003년 2월의 사진 - 냉각탑의 백연(수증기-Plume)으로 가동중임을 알아 문제 되었음
사용자 삽입 이미지
사용자 삽입 이미지

사용자 삽입 이미지

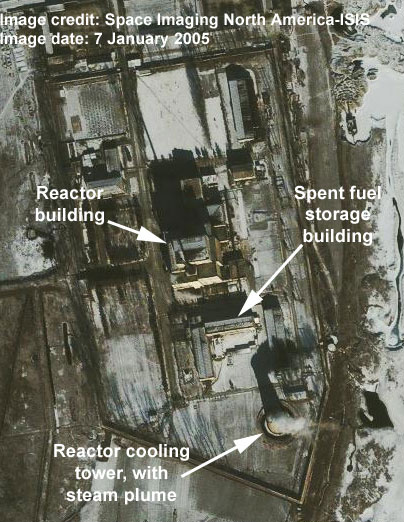

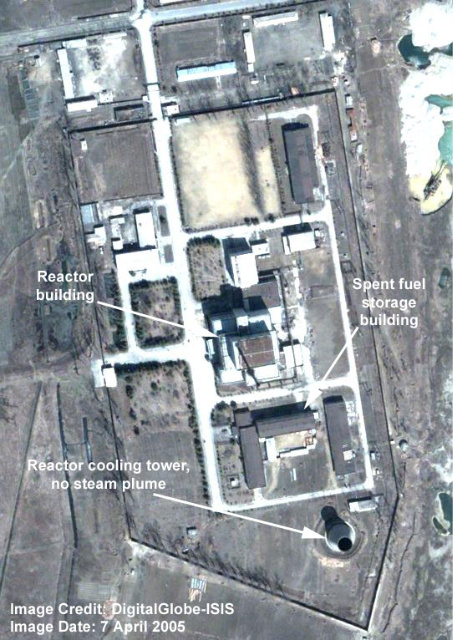

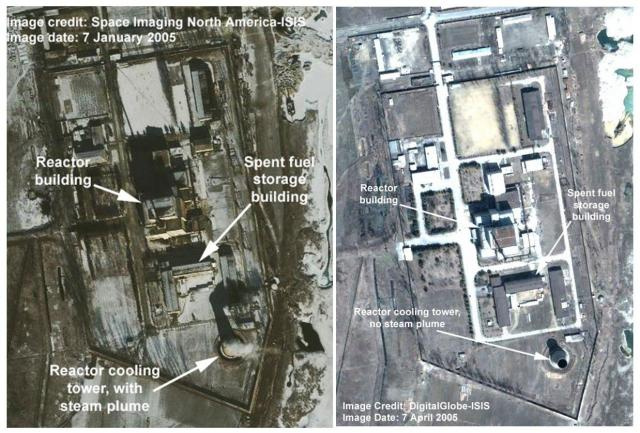

   2005년 1월 7일과 2005년 4월 7일의 사진 - 냉각탑의 백연차이 (수증기-Plume)
사용자 삽입 이미지
사용자 삽입 이미지

사용자 삽입 이미지

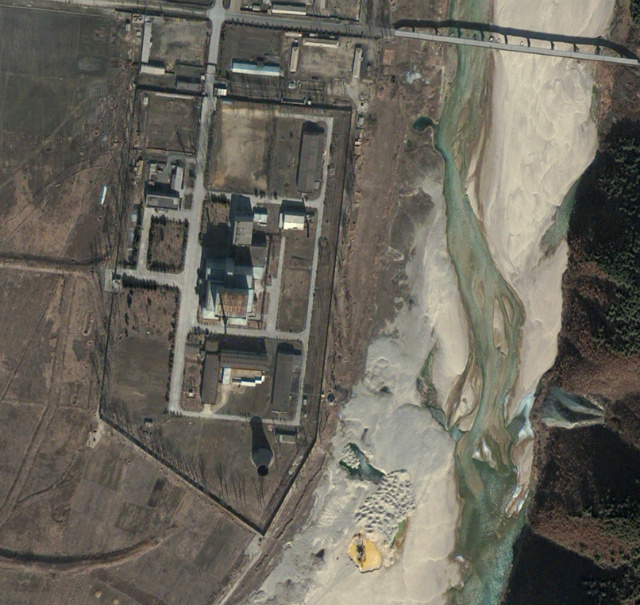

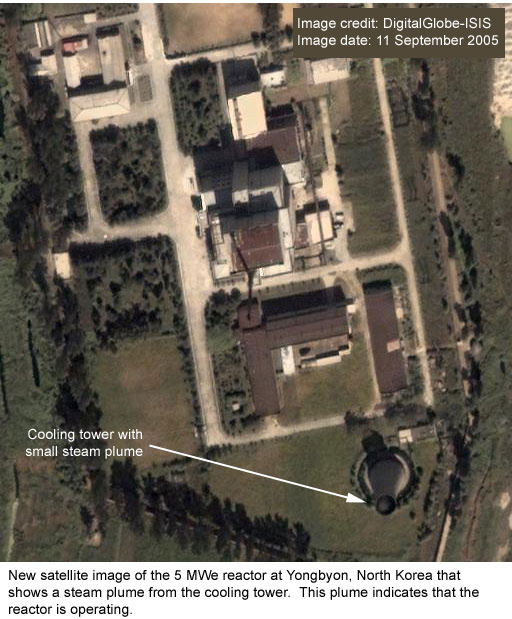

     2005년 9월 11일 사진(위)과 2006년 2월 23일(아래) 사진
사용자 삽입 이미지

스탠포드대학 국제안보협력센터의 공동대표인 지그프리드 헤커(Hecker) 박사와 미 상원의원 리차드 루거 (Richard Lugar, R-Indiana)의 보좌관인 키쓰 루스 (Luse)가 2008년 2월 12~16일 북한영변 5MW 원자로를 방문하여 불능화 작업중인 현장을 촬영한 사진임
사용자 삽입 이미지1/437sec | F/6.0 | 0.00 EV | 9.3mm

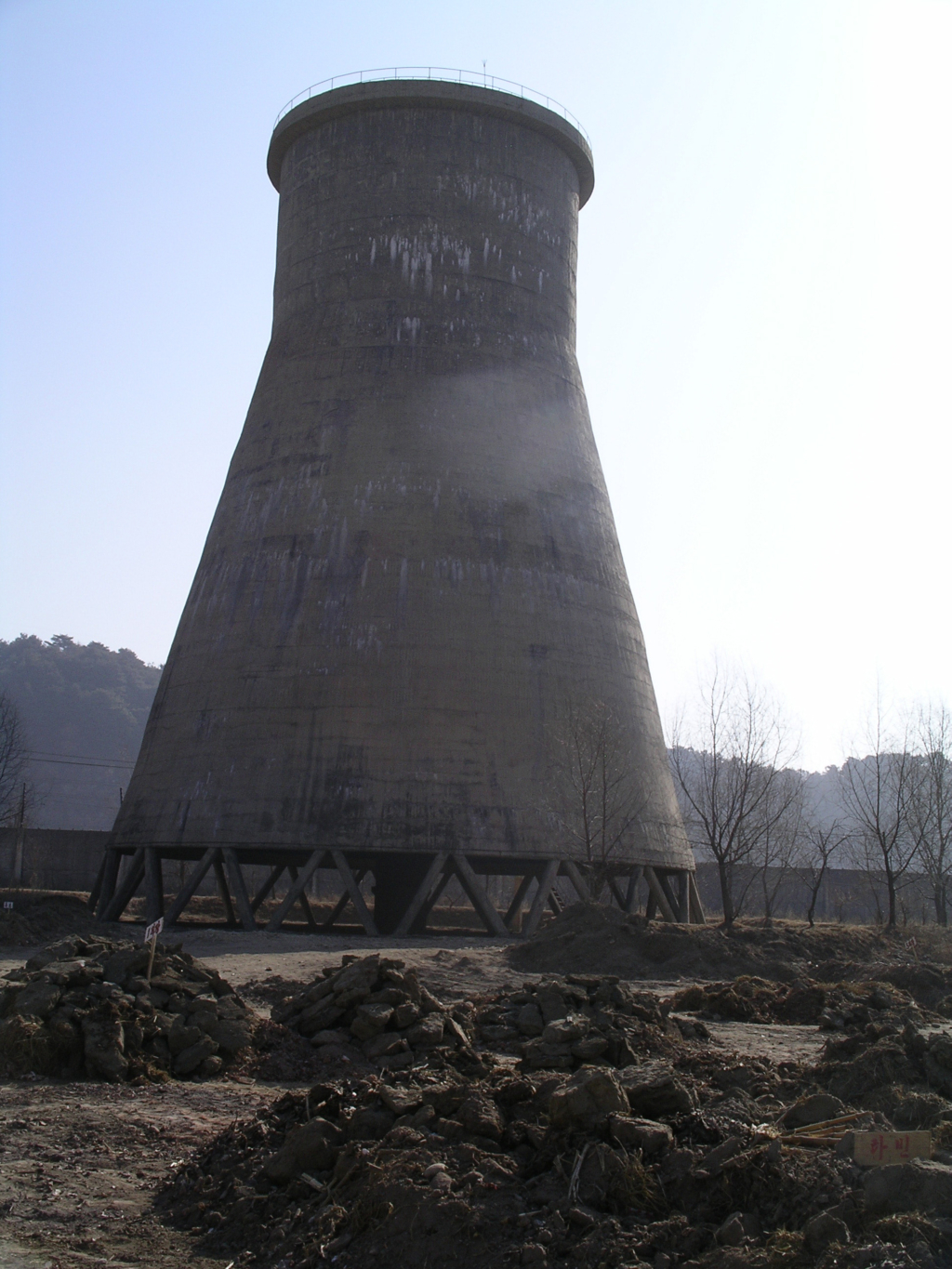

          냉각탑 (Hyperbolic Natural Draft, Counter Flow Type)
사용자 삽입 이미지1/83sec | F/2.8 | 0.00 EV | 7.8mm
냉각탑 하부보이는 배관은 Return Line

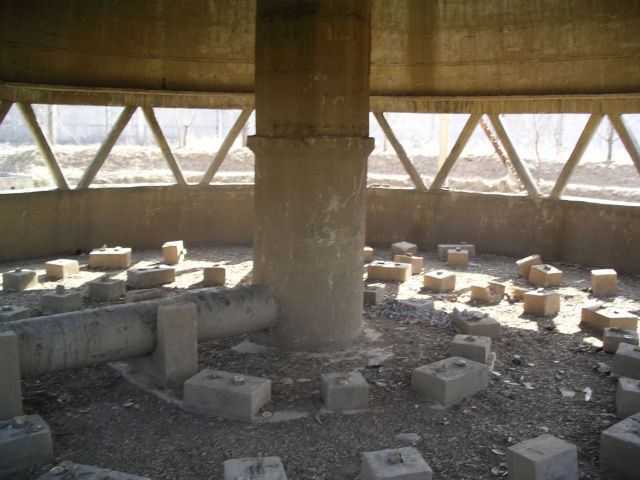

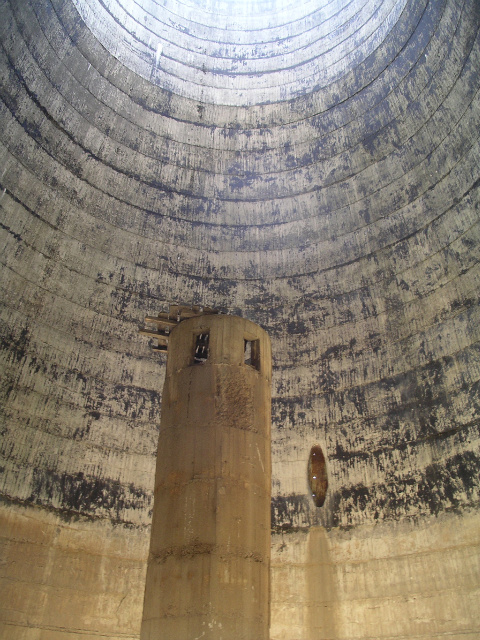

냉각탑 내부, 철거하였으나 Hot Water Distribution Channel과 Nozzles 그리고 Fill을 삽입하여 원상복구하는데 일주일이면 충분하다.
사용자 삽입 이미지1/40sec | F/2.8 | 0.00 EV | 7.8mm

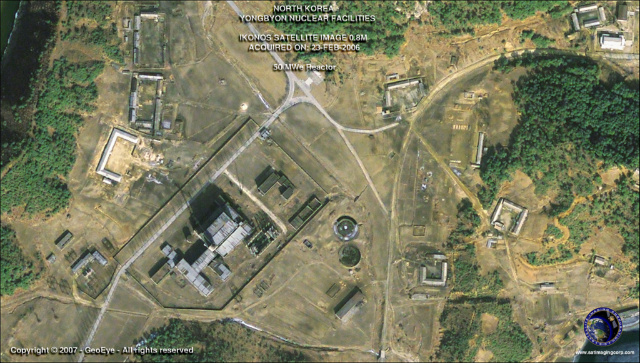

아래사진은 50MW 원자로, 시리아로 핵확산 의심이 되었던 시설임
사용자 삽입 이미지
